一、产品介绍

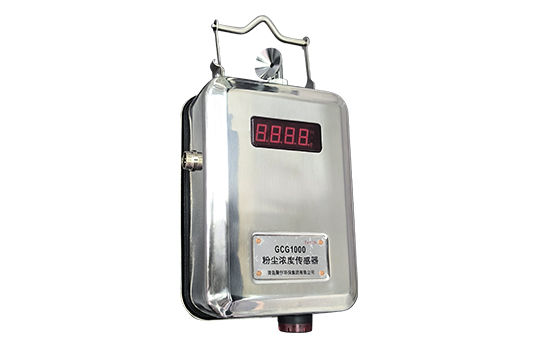

GCG - 1000 粉尘浓度传感器依据 MT163 - 1997《直读式粉主浓度测量仪表通用技术条件》设计制造，运用光散射原理，能够直接测量总粉尘浓度。该传感器固定安装于作业场所，测定数据可就地显示，同时输出与矿井安全检测系统相适配的频率或 RS485（二者任选其一），以供监测系统进行处理。其具备测量快速准确、检测灵敏度高、性能稳定、粉尘散射比例系数可设定、直接显示粉尘质量浓度等特点。
GCG - 1000 型粉尘浓度传感器主要应用于矿山、水泥厂等粉尘作业场所，用于对环境内总粉尘浓度开展连续监测。它既能够与安全监测系统联网使用，也可单独作为现场显示粉尘的设备。

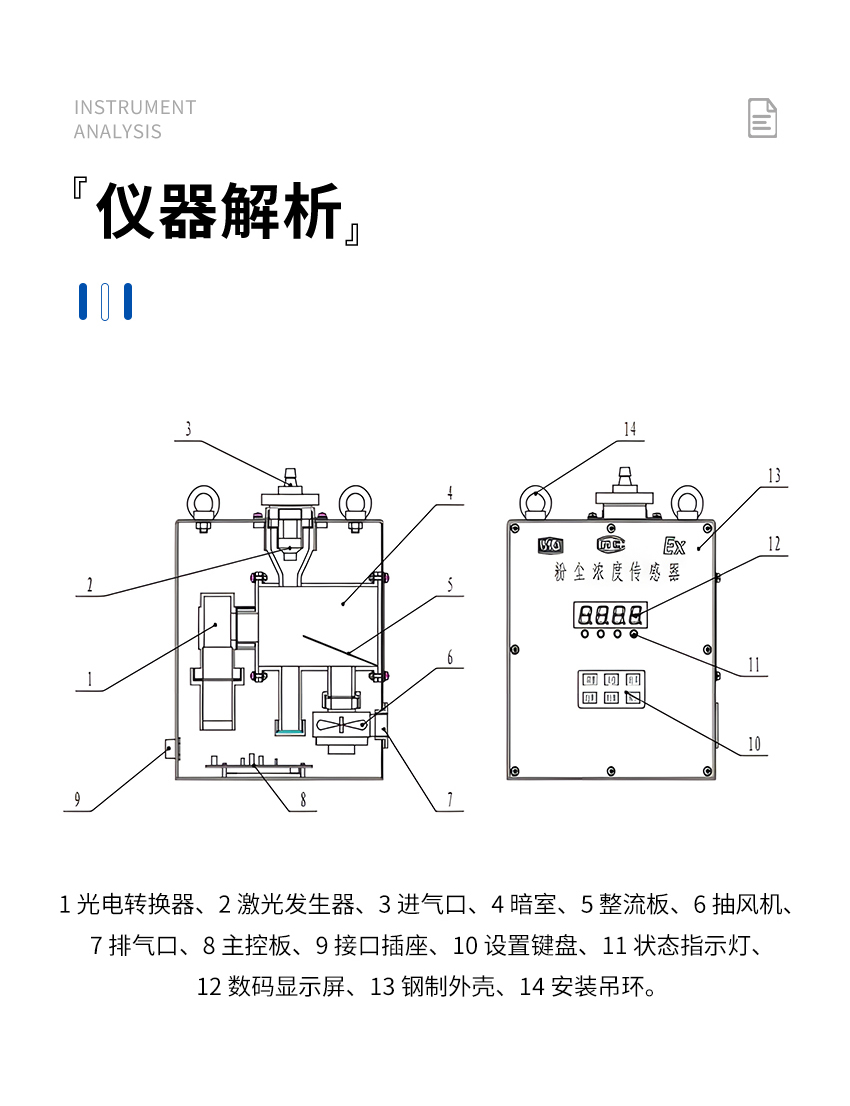

关于主机结构，GCG - 1000 粉尘浓度传感器主机的结构如图 1 所示。

GCG - 1000粉尘浓度传感器主机结构组成
1. 光电转换器：负责将光信号转换为电信号，以便对粉尘散射光进行检测和处理，是获取粉尘浓度测量数据的关键部件之一。
2. 激光发生器：发射激光束，为粉尘浓度测量提供光源。激光的特性有助于提高测量的准确性和灵敏度，使粉尘颗粒对光的散射效果更易于检测。
3. 进气口：环境中的空气携带粉尘从此处进入传感器内部，是粉尘样本进入检测区域的通道。
4. 暗室：内部保持黑暗环境，减少外界光线干扰，确保激光与粉尘相互作用产生的散射光能够被准确检测，为测量提供稳定可靠的光学环境。
5. 整流板：对进入传感器的气流进行整流，使气流更平稳均匀，有助于提高粉尘在检测区域分布的一致性，从而提升测量精度。
6. 抽风机：提供动力，使空气能够持续通过传感器，确保粉尘样本的连续采集和检测，维持传感器的正常运行。
7. 排气口：经过检测后的空气从此处排出，保证传感器内部气流的循环。
8. 主控板：作为传感器的核心控制单元，负责协调各个部件的工作，对采集到的数据进行处理、分析和计算，根据设定的算法得出粉尘浓度值，并控制其他部件执行相应操作。
9. 接口插座：用于连接外部设备，如矿井安全检测系统，实现数据的输出与交互，以便将测量到的粉尘浓度数据传输给其他系统进行进一步处理和应用。
10. 设置键盘：操作人员可通过此键盘对传感器的参数进行设置，例如粉尘散射比例系数等，以适应不同的测量环境和需求。
11. 状态指示灯：直观显示传感器的工作状态，如电源状态、数据传输状态、设备运行是否正常等，方便操作人员及时了解设备运行情况。
12. 数码显示屏：直接显示测量得到的粉尘质量浓度数值，使操作人员能够直观获取测量结果。
13. 钢制外壳：为传感器内部部件提供物理保护，增强设备的耐用性和防护能力，适应恶劣的作业环境，同时也起到一定的电磁屏蔽作用，减少外界电磁干扰对传感器性能的影响。
14. 安装吊环：便于将传感器固定安装在作业场所的指定位置，确保其在运行过程中保持稳定。

二、产品参数

三、产品特点

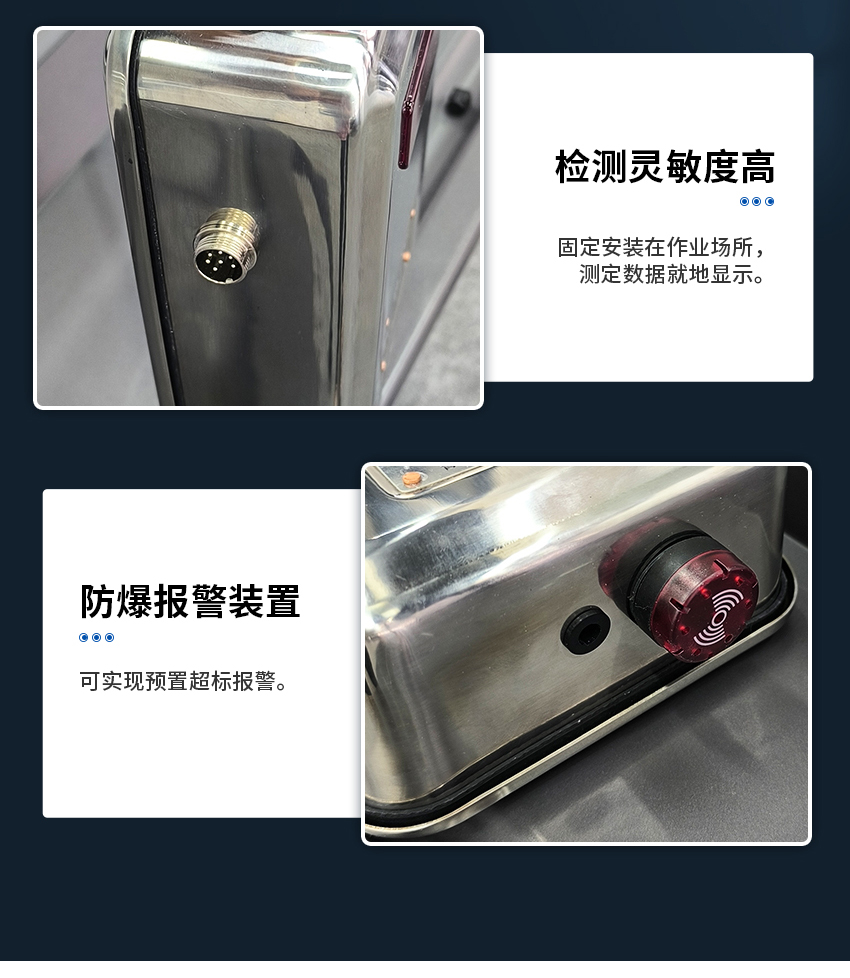

GCG - 1000 防爆型粉尘监测传感器基于国内外先进的测尘技术研制而成，主要用于检测空气中浮游粉尘的质量浓度。该传感器具备多种功能：可通过数码管进行现场显示，并将测量结果转换成频率信号输出，以供矿井监测或其他测控系统使用；搭配防爆电源，能够直接实现粉尘浓度的监测；配备防爆报警装置，可实现预置超标报警；配合防爆分站及相关数据采集系统，能达成设备与终端的双向连接，方便客户进行操控。
此系统具有测量快速准确、灵敏度高、性能稳定以及可直接显示并输出粉尘质量浓度等特点。
该系统适用范围广泛，不仅适用于存在易燃易爆可燃性气体混合物的工作环境中对作业场所总粉尘进行连续监测，还适用于其他公共场所的环境监测。

在以下易燃易爆场所可发挥预警作用：
金属生产加工：如铝粉、锌粉、硅铁粉、镁粉、铁粉、铝材加工研磨粉等。
粮食生产加工：像小麦、淀粉、糖、奶粉等。
饲料生产加工：例如血粉、鱼粉等。
农副产品类：包含棉花、烟草、茶叶粉等。
林产品类：有纸粉、木粉等。
合成材料类：如塑料、染料等。
煤粉及其他场所。
